Kontrola stanu technicznego narzędzi to bieżący nadzór nad zużyciem i sprawnością przyrządów pomiarowych, matryc, form, narzędzi skrawających i elektronarzędzi, tak aby niesprawny egzemplarz nie trafił na stanowisko pracy. Studio TCS.net łączy w tym celu historię eksploatacji, zgłoszenia uszkodzeń z hali i blokadę wydania.
Niesprawny przyrząd pomiarowy albo zużyta matryca niszczą jakość wyrobów, generują odpady i opóźniają zlecenia. Bez wiedzy o stopniu zużycia form, głowic czy elektronarzędzi awaria przychodzi nagle. System Studio TCS.net do zarządzania narzędziownią pozwala tę wiedzę gromadzić i wykorzystywać na bieżąco.
Objawy zużycia wg rodzaju narzędzia
Każda grupa narzędzi zużywa się inaczej. Tabela pomaga ustalić, na co zwracać uwagę przy zwrocie i jaką czynność zlecić.
| Rodzaj narzędzia | Typowe objawy zużycia | Działanie |
|---|---|---|
| Przyrządy pomiarowe | Wskazania poza tolerancją, uszkodzone powierzchnie pomiarowe | Wycofanie i wzorcowanie |
| Matryce i formy | Zadziory i odchyłki wymiarowe na wyrobach | Regeneracja lub wymiana elementów |
| Narzędzia skrawające | Gorsza jakość powierzchni, drgania, wzrost siły skrawania | Ostrzenie lub wymiana płytek |
| Elektronarzędzia | Iskrzenie, przegrzewanie, uszkodzony przewód lub obudowa | Wycofanie i przegląd elektryczny |
| Narzędzia ręczne | Pęknięcia, odkształcenia, luzy | Wycofanie z użytku i likwidacja |
Historia eksploatacji i limity zużycia
Podstawą zapobiegania awariom są dane o każdym użyciu narzędzia. Studio TCS.net zapisuje w bazie MS SQL Server historię eksploatacji maszyn, matryc i narzędzi skrawających - wydania, przeglądy, kalibracje i naprawy.
Rejestr przeglądów i kalibracji pokazuje dla każdego egzemplarza numer serii, status i daty prac. Obok terminów kalendarzowych można zdefiniować limity eksploatacji - na przykład liczbę cykli prasy albo godzin pracy elektronarzędzia. Po osiągnięciu progu system generuje alert serwisowy, więc regenerację planuje się przed fizycznym uszkodzeniem. Pokrewny mechanizm dla narzędzi CNC opisuje artykuł system monitorowania żywotności narzędzi CNC.
Zgłaszanie uszkodzeń z hali
W tradycyjnym modelu informacja o uszkodzonym narzędziu dociera do serwisu z opóźnieniem albo wcale. Pracownik, który zauważy zużycie lub wadę przyrządu, może zgłosić ją w aplikacji na Androida: skanuje kod QR na narzędziu, dodaje krótki opis i wysyła zgłoszenie do warsztatu regeneracji lub działu głównego mechanika.

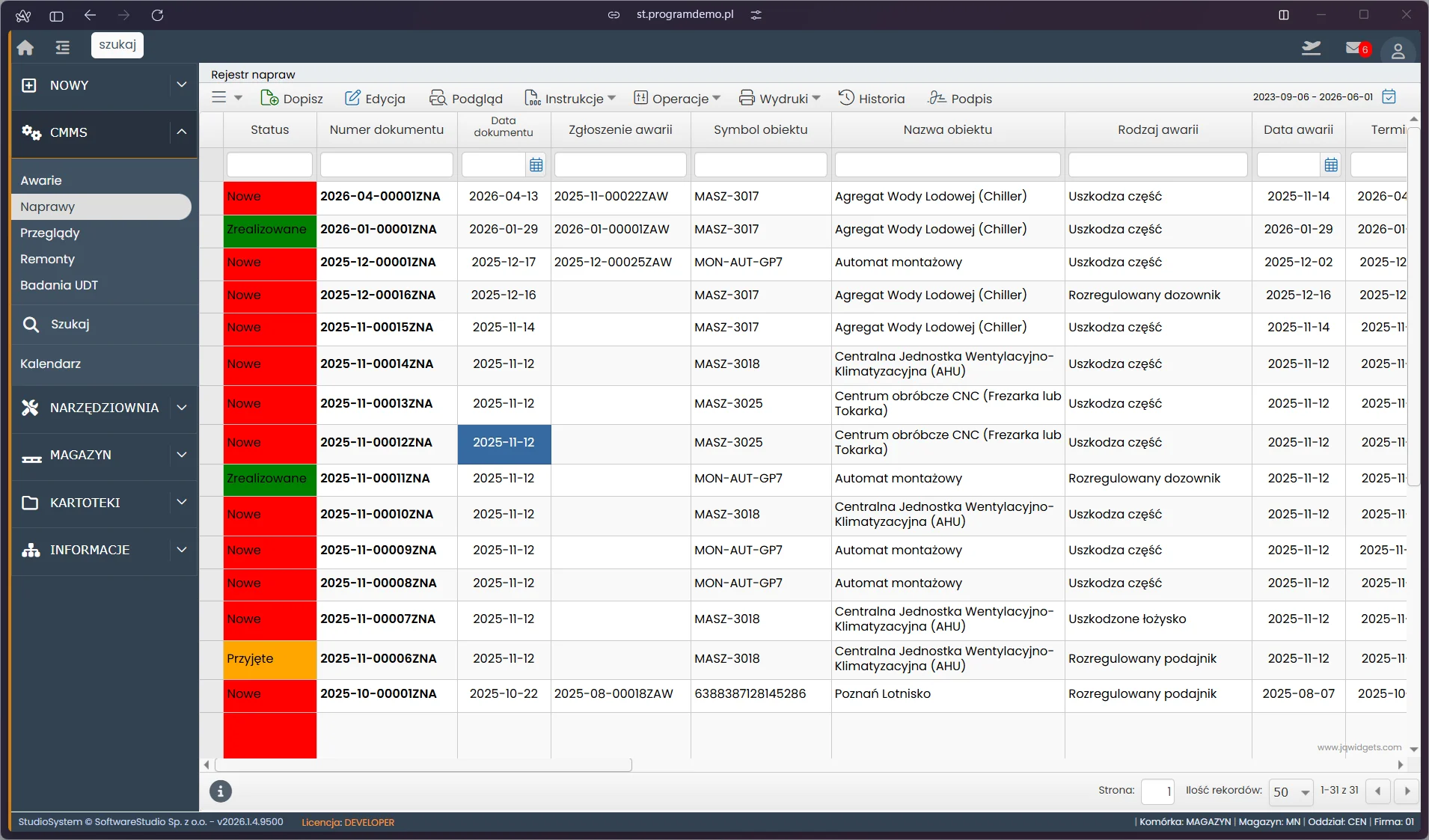

Zgłoszenie zamienia się w zlecenie naprawy lub regeneracji. Lista zleceń pokazuje status, datę zgłoszenia i przyjęcia, powiązane zdarzenie, obiekt, rodzaj awarii i terminy. Każde zlecenie zapisuje przyczynę, zużyte części i koszt, dzięki czemu z czasem widać, które narzędzia są najdroższe w utrzymaniu. Pełną obsługę awarii i przeglądów zapewnia system CMMS dla przemysłu.
Jak działa kontrola stanu i blokada niesprawnych narzędzi
Proces nadzoru nad sprawnością oprzyrządowania w Studio TCS.net - od limitów eksploatacji po automatyczną blokadę wydania uszkodzonego sprzętu.
Co jest potrzebne
- Aplikacja mobilna TCS.net na system Android
- Kod QR lub tag RFID na obudowie narzędzia
- Zdefiniowane limity eksploatacyjne w kartotece narzędzia
-
Definicja limitów eksploatacji
Dla każdego narzędzia ustalany jest limit operacyjny, na przykład liczba cykli prasy lub godziny pracy elektronarzędzia, po którym system generuje alert serwisowy.
-
Zgłoszenie uszkodzenia z hali
Pracownik skanuje kod QR narzędzia w aplikacji na system Android, dodaje krótki opis usterki i wysyła zgłoszenie do warsztatu regeneracji.
-
Zmiana statusu i blokada wydania
Narzędzie oznaczone jako uszkodzone lub po terminie wzorcowania otrzymuje status blokujący, a system odrzuca próby wydania go z magazynu lub automatu.
-
Regeneracja i przywrócenie do pracy
Po naprawie lub kalibracji serwisant aktualizuje status i parametry w paszporcie technicznym, a narzędzie wraca do obiegu jako w pełni sprawne.
Blokada wydania i obieg serwisowy
Najważniejszą barierą chroniącą linię przed wadliwym oprzyrządowaniem jest blokada. Gdy narzędzie zostanie oznaczone jako uszkodzone albo minie termin jego wzorcowania, system zmienia status i odrzuca próbę wydania - zarówno przy okienku, jak i w automacie wydawczym.

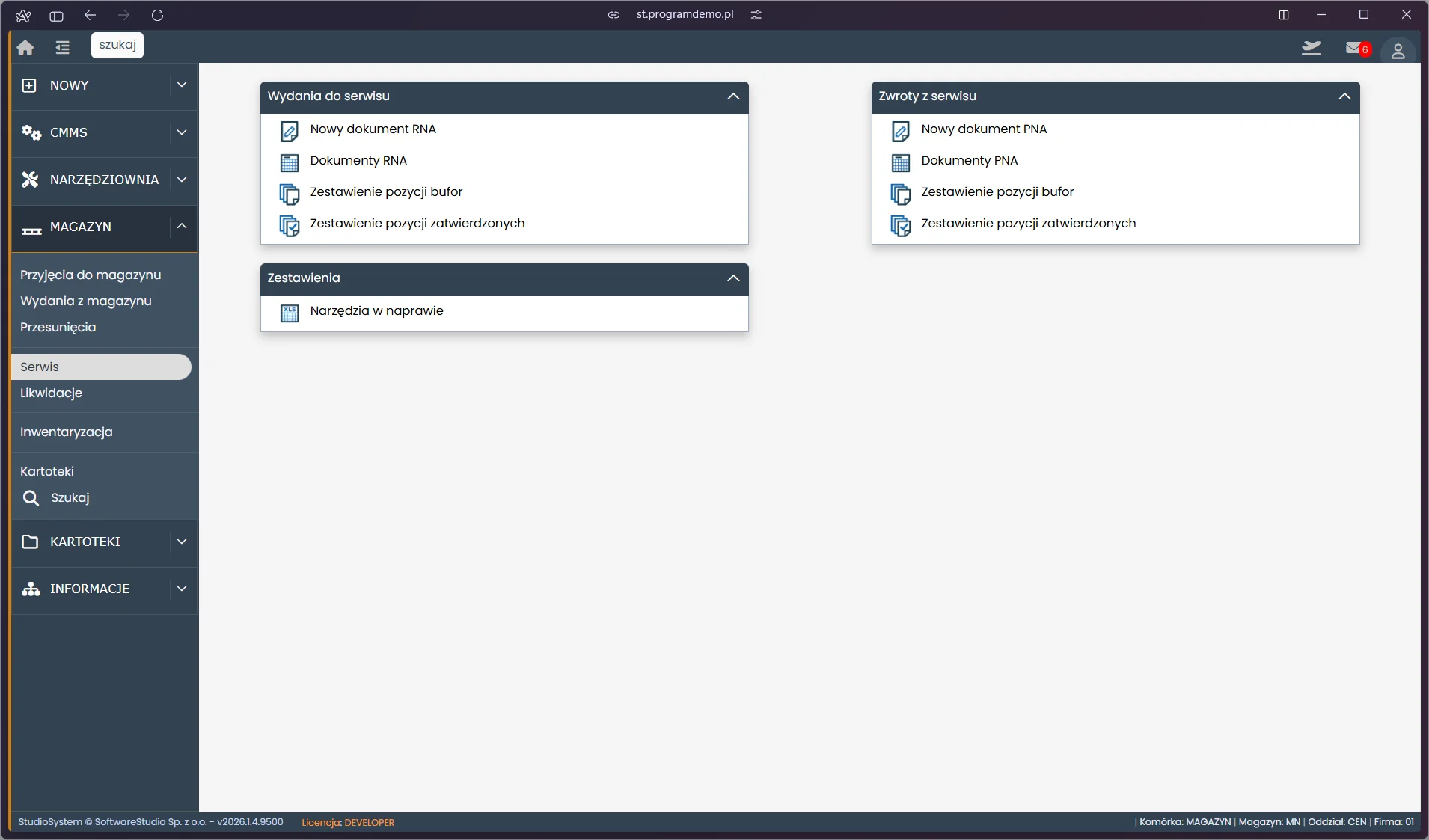

Moduł Serwis porządkuje drogę narzędzia poza obiegiem wydań. Dokumenty RNA rejestrują wydanie do serwisu, dokumenty PNA - powrót, a zestawienie narzędzi w naprawie pokazuje, czego w danej chwili brakuje w narzędziowni. Statusy narzędzia w tym obiegu wyglądają następująco:
| Etap | Dokument lub zdarzenie | Czy narzędzie można wydać |
|---|---|---|
| Zgłoszone uszkodzenie lub minął termin | Zgłoszenie z hali, alert terminu | Nie - blokada |
| W serwisie | Dokument wydania do serwisu RNA | Nie - poza magazynem |
| Po naprawie lub kalibracji | Dokument zwrotu z serwisu PNA, aktualizacja kartoteki | Tak - po zmianie statusu |
| Obszar kontroli | Ewidencja papierowa | Studio TCS.net |
|---|---|---|
| Wydanie uszkodzonego sprzętu | Zależne od uwagi magazyniera | Blokada wydania w systemie |
| Terminy kalibracji | Ręczne sprawdzanie dat w tabelach | Powiadomienia e-mail o badaniach |
| Historia napraw | Rozproszona lub brak | Paszport techniczny z pełnym rejestrem |
Dzięki blokadzie na stanowiska robocze trafia wyłącznie sprzęt sprawny i z ważnym wzorcowaniem, co chroni stabilność procesów. O terminach przypominają automatyczne powiadomienia o przeglądach. Więcej widoków systemu znajdziesz w galerii zrzutów ekranu Studio TCS.net.
